Popis projektu:
Tunel Považský Chlmec je součástí nově budovaného 4,25 km dlouhého dálničního úseku dálnice D3 Žilina (Strážov) – Žilina (Brodno). Tento úsek je součásti důležitého dopravního spojení mezi Slovenskem a Polskem. Tunel je 2 218 m dlouhý, tvořený dvěma samostatnými tunelovými tubusy s jednosměrným provozem, které jsou mezi sebou příčně propojeny osmi propojeními. Každá tunelová roura má dva zálivy. Raritou výstavby tunelu této délky byla ražba z osmi čeleb najednou. Po dvou čelbách na západním a východním portálu a čtyři čelby ze střední stavební jámy. Primární ostění tunelu je realizováno podle zásad NRTM s horizontálním členěním ražby. Tloušťka ostění ze stříkaného betonu třídy C 25/30, vyztuženého ocelovými sítěmi a příhradovými nosníky, se pohybuje podle třídy vystrojení od 100 do 250 mm. Definitivní ostění je železobetonové nebo z prostého betonu, z betonu třídy C 30/37 pro portálové úseky a C 25/30 pro vnitřní část tunelu. Tloušťka ostění je zpravidla 300 mm.
Zadání:
Naším úkolem bylo navrhnout složení stříkaného betonu pevnostní třídy C 25/30 s náběhovou křivkou podle třídy J2 a J3. Z důvodu častých dopravních komplikací mezi betonárnou a stavbou, bylo nutné navrhnout betony s dlouhou dobou zpracovatelnosti (min. 120 minut). V průběhu výstavby bylo nutné optimalizovat recepturu stříkaného betonu
pro použití při postupech ražby okolo třech metrů.

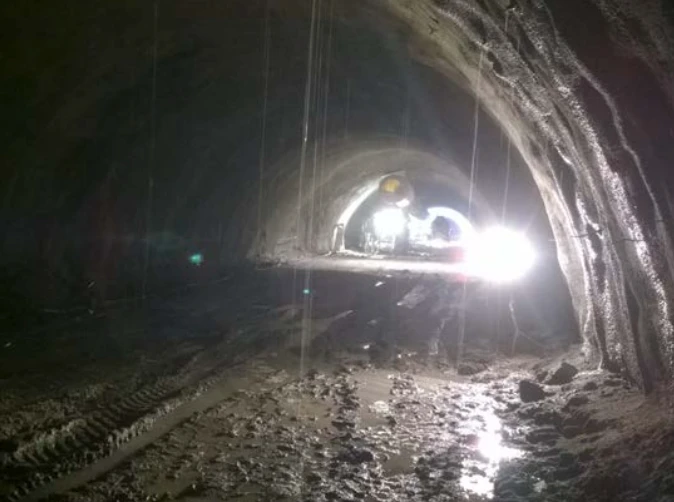

Primární tunelové ostění - jižní tunelová roura

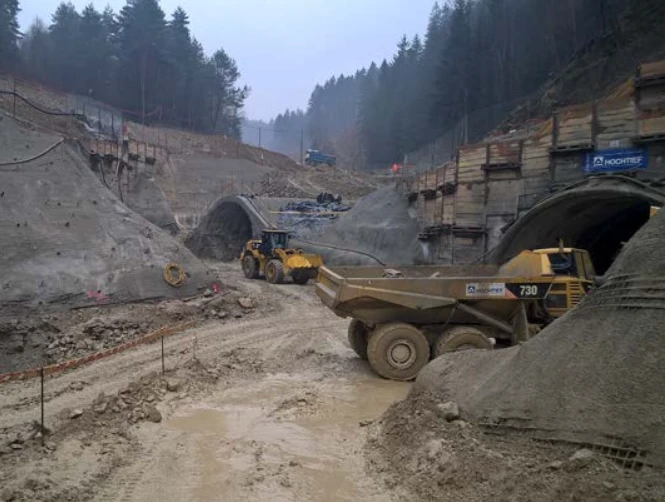

Střední stavební jáma – Považský Chlmec
Naše řešení
Primární ostění: Pro tuto stavbu byla doporučena osvědčená superplastifikační přísada MasterGlenium SKY 504, která splňuje vysoké požadavky kladené na stříkané betony primárního ostění tunelových staveb. Tato přísada obsahuje speciální polymery prodlužující dobu zpracovatelnosti, ale také urychlující počáteční pevnosti stříkaného betonu společně s bezalkalickými urychlovacími přísadami MasterRoc SA. Díky obsažené provzdušňující složce napomáhá vyrobit měkký, lehce čerpatelný beton. Po dobu přepravy z betonárny na staveniště beton zůstane soudržný a zpracovatelný. Je velmi dobře čerpatelný pumpami, které jsou součástí stříkacích strojů. Z důvodu špatné dopravní situace mezi betonárnou a stavbou byl doporučen systém řízení průběhu hydratace MasterRoc HCA. Jedná se otekutou složku přidávanou do betonu, která umožňujezastavení hydratačního procesu a po několika hodináchanebo dokonce dnů jeho opětovné nastartování, bez sníženívýsledných parametrů stříkaného betonu. Pro dosaženípožadovaných tříd náběhových pevností byl společnostiBASF doporučen vysoce účinný nealkalický tekutýurychlovač tuhnutí pro stříkané betony MasterRoc SA 183,a při optimalizaci receptury, MasterRoc SA 193.
Sekundární (definitivní) ostění: Pro dosažení čistého a jednolitého povrchu betonu byl použitý prostředek MasterFinish RL 310, který ulehčuje odbedňování a působí proti korozi kovového bednění. Po odbednění byl povrch betonu ošetřen prostředkem MasterKure 220WB, který vytváří na povrchu ochranný film zabraňující vypařování vody po dobu nejdůležitější fáze hydratace.
Výhody pro zákazníka
Všechny typy betonu bylo možné čerpat a ukládat v požadovaném čase bez ztráty zpracovatelnosti.
Díky systému řízení průběhu hydratace MasterRoc HCA bylo možné aplikaci stříkaného betonu přizpůsobit zastiženým podmínkám v průběhu ražeb.
Stříkaný beton s MasterGlenium SKY 504 byl díky malému provzdušnění snáze čerpatelný a nedocházelo tak k nadměrnému opotřebení pístů pumpy a potrubí na beton.
Díky optimalizaci receptury a použití účinnějšího urychlovače bylo možno provádět bezpečnou ražbu i s délkou postupu okolo třech metrů.
Přehled faktů o projektu
Množství stříkaného betonu celkem: cca 37 000 m3.
Stříkaný beton byl dodán na stavbu téměř bez ztráty konzistence, v požadovaných hodnotách.
Průměrná pevnost v tlaku stříkaného betonu byla po 28 dnech 50 MPa.
Zákazník byl s návrhem všech receptur velmi spokojen.
