Popis projektu:
Tunel Poľana je součástí nově budovaného, 12,28 km dlouhého, dálničního úseku dálnice D3 Svrčinovec–Skalité. Tento úsek je důležitým dopravním spojením mezi Slovenskem a Polskem. Tunel se skládá z 898 m dlouhé hlavní obousměrné tunelové roury a 866 m dlouhé únikové štoly, která je s tunelem spojena třemi příčnými propojeními.
Primární ostění tunelu a únikové štoly je realizováno podle zásad NRTM ze stříkaného betonu třídy C 20/25 tloušťky od
170 do 300 mm, resp. od 120 do 180 mm, vyztuženého ocelovými sítěmi a příhradovými
nosníky. Definitivní ostění hlavní tunelové roury je železobetonové, z betonu třídy C 30/37 o tloušťce 300 až 400 mm. Definitivní ostění únikové štoly a příčného propojení je realizováno jako stříkaný vláknobeton s polypropylénovými (PP) makrovlákny třídy C 25/30 tloušťky 100 mm. Definitiva štoly slouží jako dočasná ochranná konstrukce s životností 40 let.
Zadání:
Naším úkolem bylo navrhnout složení stříkaného betonu pevnostní třídy C 20/25 s náběhovou křivkou podle třídy J2 a J3 a navrhnout složení tzv. litých betonů pro definitivní ostění. Pro definitivní ostění únikové štoly a příčných propojení bylo nutné dále navrhnout stříkaný vláknobeton pevnostní třídy C 25/30 s PP makrovlákny. Z důvodu častých dopravních komplikací a pomalé vykládky betonu na stavbě, bylo nutné navrhnout betony s dlouhou dobou
zpracovatelnosti (min. 120 minut). Dalším důležitým parametrem u litého betonu bylo dosažení pevnosti pro
odbednění 10–12 MPa po 10 hodinách a jeho pohledové vlastnosti.

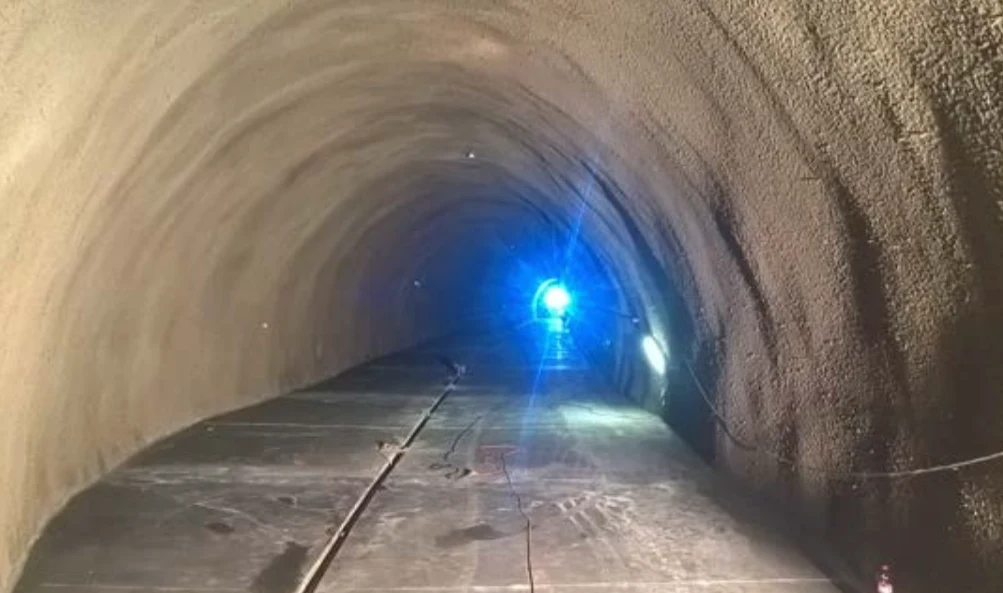

Sekundární ostění ze stříkaného vláknobetonu

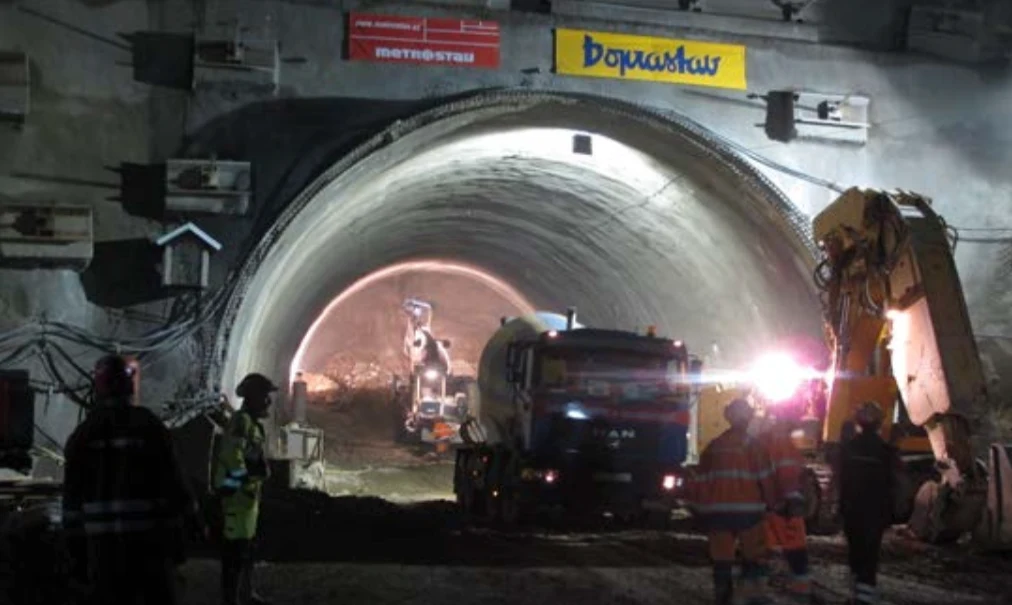

Aplikace stříkaného betonu - hlavní tunelová roura
Naše řešení
Primární ostění: Pro tuto stavbu byla doporučena osvědčená superplastifikační přísada MasterGlenium SKY 504, která splňuje vysoké požadavky kladené na stříkané betony primárního ostění tunelových staveb. Tato přísada obsahuje speciální polymery prodlužující dobu zpracovatelnosti, ale také urychlující počáteční pevnosti stříkaného betonu společně s bezalkalickými urychlovacími přísadami MasterRoc SA. Díky obsažené provzdušňující složce napomáhá vyrobit měkký, lehce čerpatelný beton. Po dobu přepravy z betonárny na staveniště beton zůstane soudržný a zpracovatelný. Je velmi dobře čerpatelný pumpami, které jsou součástí stříkacích strojů. Z důvodu špatné dopravní situace mezi betonárnou a stavbou byl doporučen systém řízení průběhu hydratace MasterRoc HCA. Jedná se otekutou složku přidávanou do betonu, která umožňujezastavení hydratačního procesu a po několika hodináchanebo dokonce dnů jeho opětovné nastartování, bez sníženívýsledných parametrů stříkaného betonu. Pro dosaženípožadovaných tříd náběhových pevností byl společnostiBASF doporučen vysoce účinný nealkalický tekutýurychlovač tuhnutí pro stříkané betony MasterRoc SA 183.
Sekundární (definitivní) ostění: Pro betony definitivního ostění byla doporučena superplastifikační přísada MasterGlenium SKY 641, která splňuje vysoké požadavky kladené na problematiku litých (čerpatelných) betonů s prodlouženou dobou zpracovatelnosti, ale rychlým náběhem pevností v rozmezí 10–12 hodin pro dosažení rychlého odbednění a zrychlení postupů betonáží. Pro dosažení čistého a jednolitého povrchu betonu byl použitý prostředek MasterFinish RL 310, který ulehčuje odbedňování a působí proti korozi kovového bednění. Po odbednění byl povrch betonu ošetřen prostředkem MasterKure 220WB, který vytváří na povrchu ochranný film zabraňující vypařování vody po dobu nejdůležitější fáze hydratace. Pro definitivní ostění únikové štoly byl navržen stříkaný vláknobeton s polypropylénovými makrovlákny MasterFiber 151. Přidání vláken do betonové směsi přispěje k zvýšené trvanlivosti betonu díky zvýšené odolnosti proti šíření trhlin a charakteristikám absorbce energie.
Výhody pro zákazníka
Všechny typy betonu bylo možné čerpat a ukládat v požadovaném čase bez ztráty zpracovatelnosti.
Díky systému řízení průběhu hydratace MasterRoc HCA bylo možné aplikaci stříkaného betonu přizpůsobit zastiženým podmínkám v průběhu ražeb.
Stříkaný beton s MasterGlenium SKY 504 byl díky malému provzdušnění snáze čerpatelný a nedocházelo tak k nadměrnému opotřebení pístů pumpy a potrubí na beton.
Betony sekundárního ostění bylo možné odbednit po 10 až 12 hodinách od betonáže, dle požadavku stavby.
Přehled faktů o projektu
Množství stříkaného betonu celkem: cca 27 000 m3
Množství litého betonu celkem: cca 15 000 m3
Stříkaný i litý beton byl dodán na stavbu téměř bez ztráty konzistence, v požadovaných hodnotách.
Průměrná pevnost v tlaku stříkaného betonu byla po 28 dnech 50 MPa.
Pevnost v tlaku litých betonu po 28 dnech byla v rozmezí 40 až 53 MPa, průsak tlakovou vodou do 25 mm a odolnost proti CHRL do 190 g/m2.
Zákazník byl s návrhem všech receptur velmi spokojen
