Excavación del túnel a través de una amplia variedad de estratos geológicos
Antecedentes
El Plan General de Drenaje de Lisboa es un documento estratégico para el sector municipal de saneamiento de la ciudad. Consiste en un conjunto de actuaciones orientadas a proteger Lisboa frente a inundaciones derivadas de episodios extremos de precipitación, preparándola para los retos futuros. Su última versión cubre el periodo de implementación 2016-2030:
Mejora del conocimiento de la red de saneamiento existente
Refuerzo y rehabilitación de la red actual de saneamiento
Construcción de depósitos de retención
Construcción de dos grandes túneles de drenaje para transferencia de cuencas
El desafío
La construcción del túnel de drenaje requirió el uso de una tuneladora (TBM) altamente especializada debido a las complejas condiciones geológicas. La TBM, fabricada por Creg, cuenta con un diámetro de excavación de 6,41 metros.

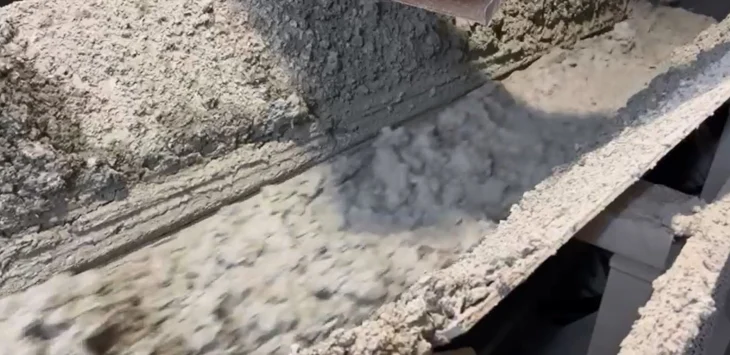

Durante su operación, la máquina tuvo que excavar a través de una amplia variedad de estratos geológicos, lo que convirtió el proceso de excavación en un reto significativo. El trazado del túnel atravesaba capas de arcilla blanda, toba volcánica, arenisca consolidada y basalto fracturado. Cada uno de estos suelos y formaciones rocosas presentó dificultades técnicas específicas que exigieron una adaptación continua del acondicionamiento del terreno.
Uno de los principales retos fue garantizar un acondicionamiento adecuado para mantener la estabilidad del frente de excavación y evitar un desgaste excesivo de las herramientas de corte de la TBM. Las zonas de transición entre diferentes capas geológicas resultaron especialmente críticas, requiriendo ajustes rápidos en el control de presiones y en los agentes de acondicionamiento para evitar colapsos o entradas de agua no controladas.
La variabilidad geológica complicó notablemente el proceso de excavación. Un exhaustivo análisis geotécnico, el uso de acondicionadores de terreno adaptativos y la intervención de un equipo altamente experimentado de Master Builders Solutions UGC fueron esenciales para superar los retos derivados de las difíciles y cambiantes condiciones del terreno.
Nuestra solución
MasterRoc SLF 543 como producto único para todos los tipos de terreno.
Datos clave del proyecto
Túnel de 5,2 km
TBM CREG, diámetro 6,41 m
Espuma de acondicionamiento del terreno: MasterRoc SLF 543
Inyección 2K Grout: MasterRoc AGA 370 ; MasterRoc AGA 255
Otros productos: MasterRoc MP 650, MasterRoc MP 303, MasterEase 5025
Beneficios para el cliente
La elección y uso constante de un único producto (MasterRoc SLF 543) a lo largo de toda la excavación con la TBM proporcionó ventajas técnicas y operativas significativas. En primer lugar, la continuidad en el uso del producto aseguró un rendimiento óptimo y estable en todas las condiciones geológicas encontradas en el trazado. Esto eliminó la necesidad de ensayos repetidos, reformulaciones o adaptaciones de producto, lo que supuso un importante ahorro de tiempo y recursos.
Además, el uso de un solo producto simplificó la logística y el almacenamiento en obra.
En resumen, el cliente obtuvo mayor eficiencia operativa, control de costes y fiabilidad técnica, lo que contribuyó a un proceso de excavación exitoso, sin interrupciones ni complicaciones.
Información del proyecto
Nombre: Túneles de Drenaje de Lisboa
Ubicación: Lisboa (Portugal)
Propietario: Cámara Municipal de Lisboa
Contratistas: Spie Batignolles / Mota-Engil
Diseño: Spie Batignolles
Sector de mercado: Túneles / TBM
Productos utilizados
MasterRoc SLF 543, Polímero espumante de alto rendimiento para terrenos cohesivos con tendencia a la obstrucción, fácilmente biodegradable para aplicaciones con Tunnel Boring Machines (TBM)
MasterRoc AGA 370, Agente gelificador para lechadas utilizadas en sistemas de inyección bicomponente en túneles excavados con tuneladoras
MasterRoc AGA 255, Aditivo estabilizador de fraguado de alta gama, de bajo impacto ambiental, para relleno bicomponente donde se requiera mayor tiempo abierto en TBM
